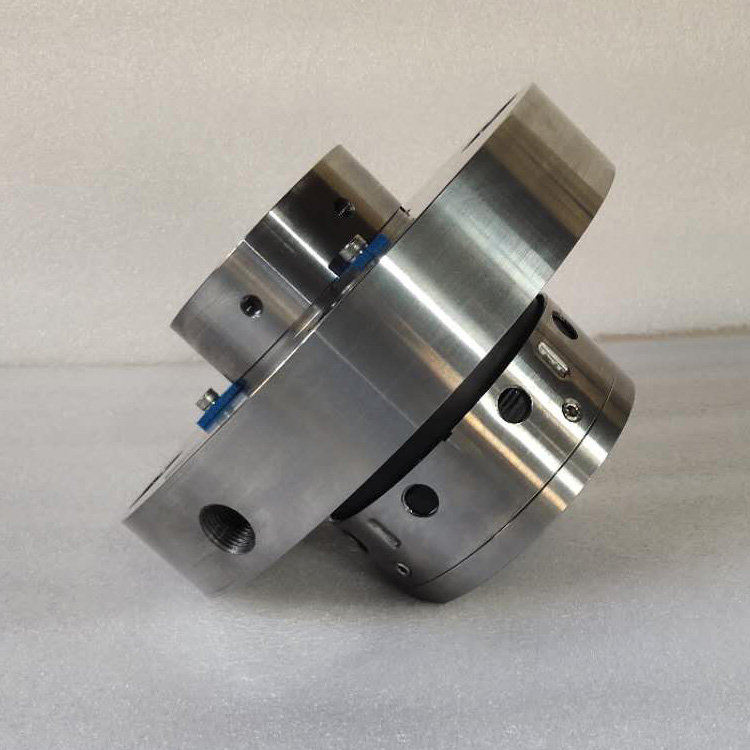

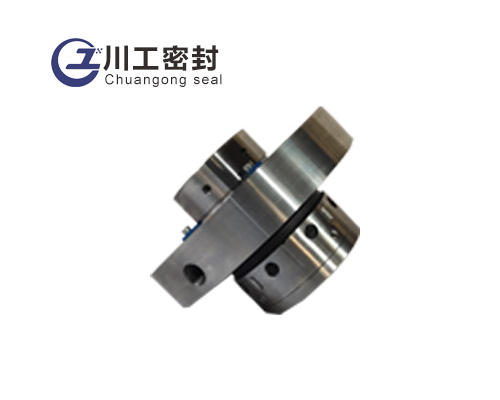

泵用機械密封100DT-A45

前置泵用機械密封泵機械密封100DT-A45，可信的抗汽蝕性能，8B1D型系精密的產品，在處理時應小心。密封面已磨成具有高度的平面性，在移運時，密封表面有防護裝置以防損壞，在拆除裝置時，必須注意切勿使這些表面擦傷或碎落。

在安裝泵用密封前必須做到：

1檢查軸套直徑的容許偏差為±0.05mm，并且橢圓度不得超過0.025mm；

2檢查軸套表面精度應0.4~0.6um(Ra—輪廓算術平均偏差)內或更精密；

3應保證在軸套的表面無銳邊或毛口，因?yàn)殪o環須在這些表面通過；

4應保證將靜環必須通過的軸套的前沿斜切成10°，長度為10mm，并倒成圓角1mm；

5 檢查泵軸的軸向竄動不能超過離軸的工作位置0.08mm；

6檢查靜環垂直度必須是正確的，靜環的研磨面和軸的軸心必須相互成90°，并在 0.03mm 百分表讀數內；

7檢查機械密封蓋與靜環配合的孔和軸之間的同心度應在0.05mm 以內；

8徹底并小心清洗機械密封蓋的工作面和孔，機械密封蓋的工作面應機械加工成光滑并與軸的垂直度在0.03mm 百分表讀數內；

9軸套的孔必須使液體不能透過，檢查軸套的O形圈，保證不能受損并保持

常見泵型號有：

CMBB174-25  CMBB174-35  CMBB174-38  CMBB174-40  CMBB174-45

CMBB174-65  CMBB174-75  CMBB174-80  CMBB174-95  CMBB174-115

常配有以下（石家莊工業泵廠ZJ型渣漿泵）機械密封

40ZJ-I-A1740ZJ-I-A1950ZJ-I-A3365ZJ-I-A30100ZGJ-I-A4280ZJ-I-A42

80ZJ-I-A36100ZJ-I-A4250ZJ-I-A46100ZJ-I-A36150ZJ-I-A42150ZJ-I-A50

100ZJ-I-A5080ZJ-I-A5250ZJ-I-A50150ZJ-I-A65150ZJ-I-A75200ZJ-I-A63

200ZJ-I-A65200ZJ-I-A70150ZJ-I-A58150ZJ-I-A60200ZJ-I-A60150ZJ-I-A55

150ZJ-I-A57150ZJ-I-A71250ZJ-I-A75200ZJ-I-A75300ZJ-I-A56300D-A60

250ZJ-I-A85300ZJ-I-A90250ZJ-I-A96250ZJ-I-A103

泵用機械密封的清潔安裝步驟：

將密封件裝至泵上

1在這一裝配上所使用的O 形圈系用乙稀一丙稀制成，因此，不論在密封件裝配或工作鉗臺上均不能沾上油類，可用液體皂作為潤滑劑；

2將軸套以豎立的方式放在臺鉗上，其帶動銷貼近鉗臺的表面；

3潤滑密封裝置內O 形圈和密封裝置通過的軸套的前沿；

4輕輕地使密封通過軸套，必須小心切勿使動環受損，只能使用手的壓力，在套上推動密封裝置；在做這項工作時，可用一塊清潔的布蓋在動環的研磨面上，這是可取的；

5保證帶動銷從軸套凸出8mm，并將這只銷和動環支承座背面的孔口對齊；輕輕地將密封裝置自套劃下，直至它靠著軸套的凸肩；

6保證在軸套要通過的軸段前沿要有2.5mm 長、10°斜度的引入段，潤滑軸套O 形圈并將其裝入軸套槽內；

7輕輕地使軸套在軸的上面通過（與密封裝置一起），小心切勿損壞套的O 形圈；

8在正確地將軸套定位后，用平頭螺釘將套固定在軸上，必須保證平頭螺釘?shù)念^不能凸出套的外徑；

9保證機械密封蓋的所有尺寸都是正確的；

10將蓋板的平邊放在工作表面上；

11保證5mm 直徑的銷子凸出4.75mm 并且不能變形；

12小心地將保護涂層從靜環刮去，保證靜環的研磨表面不受損傷；

13由于靜環需用銷定位，可在密封蓋室的前面作一記號以與銷的位置的對齊；

14在靜環的外徑上作一記號與銷槽對齊，必須小心在這一過程中不能使靜環的研磨面受損；

15使用液體皂對O 形圈略加潤滑并將它們小心地嵌入在密封蓋室內的各自槽內；

16使靜環和密封蓋室的軸心垂直，并將銷的記號對齊，用手將靜環推入它的室內，保證銷入槽內；

17徹底揩凈靜環和動環的研磨表面；

18將密封定位環裝在靜環上，在密封蓋結合面上墊0.40mm 的墊片；

19將蓋板組合在軸上通過，應特別小心切勿使靜環與軸接觸；

20用手指擰緊密封蓋板所有的螺栓，然后將每只螺栓間隔地分別擰緊，務使壓力均勻，直至所有螺栓均擰緊，并且連接面不泄漏。應該著重指出，擰緊這些螺栓時如用力不均勻，將會使精密的研磨過的動環和靜環的工作面產生變形。
